3. Instalace rozvodu PPR
Vlastní rozvod PPR lze instalovat několika způsoby:

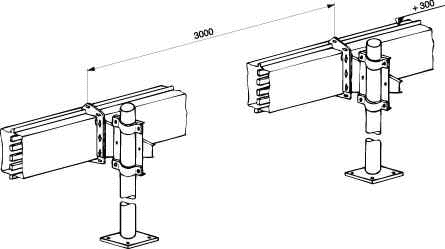

a) na nosných stožárcích

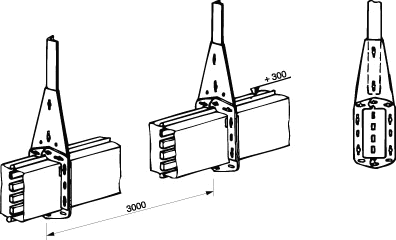

b) na výložnících

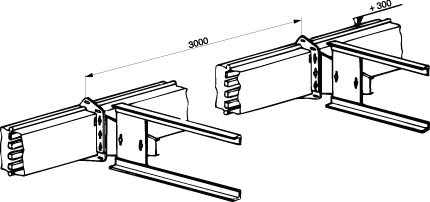

c) zavěšením na konstrukci

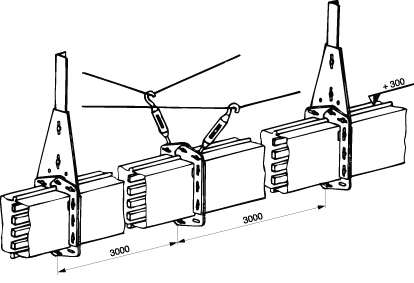

d) zavěšením na lana
Tyto systémy v podstatě umožňují instalaci při minimalizaci stavebních úprav.
Díky stavebnicovému provedení typově zkoušených dílců lze sestavu rozvodu PPR
aplikovat prakticky ve všech provozních prostorách při maximálních možnostech
odbočení k jednotlivým spotřebičům.
Detailnější údaje jsou uvedeny v kapitole 5
- Navrhování rozvodů PPR.
| Upevnění na stožárky | Upevnění na výložníky | Upevnění na konstrukci | Upevnění zavěšením na lana |
 |
 |
|
|
Uvedené dílce, které detailně popisují následující části této kapitoly, umožňují kompletaci rozvodu PPR ve všech technologických provozech. Spolu v praxi prověřenými systémy upevňování rozvodu PPR tak zabezpečují komplexní výbavu pro napojování takřka všech druhů technologie při minimální údržbě a maximální možnosti vývodů pro napájení jednotlivých instalovaných spotřebičů. Proudové řady odboček vývodů a jejich snadná změna řeší bez dalších úprav jakékoliv změny technologických vybavení provozů.
Typové označování dílců, detailně popsaných v následujících kapitolách, je voleno podle níže uvedených kritérií:
Typové označení
X |
5 |
X |
- |
X |
/ |
X |
|
| Jmenovitá délka dílce | |||||||
1 |
= 1 m |
||||||
2 |
= 2 m |
||||||
3 |
= 3 m |
||||||
| Jmenovitý proud dílce | |||||||
| 250 | =250A |
||||||
| 315 | =315A |
||||||
| 400 | =400A |
||||||
| 500 | =500A |
||||||
| 700 | =700A |
||||||
| Provedení | |||||||
| 1 | =Al |
||||||
| 2 | =Cu |
||||||
| Krytí IP54 | |||||||
| Kmenové označení | |||||||
| R | dílec rovný | ||||||
| NK | napájecí dílec koncový | ||||||
| KZ | koncový kryt přípojnicového rozvodu | ||||||
| OH | odbočný dílec horizontální | ||||||
| UH | úhlový dílec horizontální | ||||||
| OVS | odbočný dílec vertikální sestupný | ||||||
| UVV | úhlový dílec vertikální vzestupný | ||||||
| UVS | úhlový dílec vertikalní sestupný | ||||||
| ODP | odbočný dílec pojistkový | ||||||
| ODPP | odbočný dílec pojistkový průběžný | ||||||
Př.: NK 51 - 250 - napájicí dílec koncový 250A - hliník
R 52 - 315 / 3 - dílec rovný 315A - měď - 3m délky
