4.2. NK - kabelový napájecí dílec
Napájecí koncový dílec NK je určen pro napojení přípojnicového rozvodu PPR kabelovými vývody z napájecího rozváděče nn. Dílec NK umožňuje napájení jedním nebo dvěma kabely do průřezu 3x240+120mm2 ukončenými v kabelové koncovce typu PUJ (pro jeden kabel), nebo PUD (pro paralelní vedení).
Napájecí dílec kabelový NK

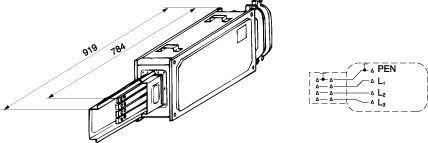

Rozměry dílce NK |

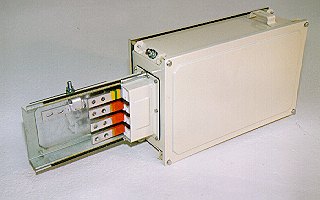

Foto |
|
| Provedení Al | Provedení Cu | ||||
Typ dílce |
Hmotnost kg |
proud |
Typ dílce |
Hmotnost kg |
proud |
NK 51 - 250 |
18 |
250A |
NK 52 - 315 |
20 |
315A |
NK 51 - 315 |
18 |
315A |
NK 52 - 400 |
21 |
400A |
NK 51 - 400 |
19 |
400A |
NK 52 - 500 |
22 |
500A |
NK 51 - 500 |
20 |
500A |
NK 52 - 700 |
25 |
700A |
Přehled přírubových kabelových ucpávek pro NK, ODP, ODPP
| Vyobrazení | Název | Hmotnost kg | Poznámka |
 |
Přírubová kabelová ucpávka PUJ | 1,75 | Pro ukončení jednoho celoplastového kabelu |
 |
Přírubová kabelová ucpávka PUD | 2,50 | Pro ukončení dvou celoplastových kabelů |
 |
Závěrný kryt | Bez otvoru nebo s možností otvoru pro vývodku |
